Fachliches zum evomove®
Funktionsweise
Der evomove® ist ein Hilfsmittel zur individuellen funktionellen Elektrostimulation im Gang. Er hat zwei Kanäle, die es ermöglichen jeweils eine Muskelgruppe zu innervieren. Dies ist sowohl am Unterschenkel als auch am Oberschenkel möglich. Insgesamt sind 5 Muskelgruppen der unteren Extremität auswählbar. Die Elektroden, worüber die motorischen Nerven gereizt werden, werden individuell platziert und in eine maßgefertigte Manschette bzw. Radlerhose übertragen. Durch eine gangspezifische Konfiguration der Stimulationsparamter in der evomove® App, können die Anwender:innen optimal unterstützt werden. Außerdem ist der evomove® auch als Orthesenpassteil verwendbar, somit kann das Beste aus zwei Technologien kombiniert werden: Aktivität, Dynamik und Stabilität im Gang durch FES und Standstabilität sowie orthopädische Korrektur durch die Orthese.
Screening
Vor der Versorgung mit dem evomove® muss eine Erstanpassung, ein sogenanntes Screening, durch geschulte Partner:innen erfolgen. Mithilfe des im Rahmen der Schulung erworbenen Screening Kits und dem darin enthaltenen Zuberhör, wird die optimale Elektrodenposition ermittelt, sowie die individuell passenden Stimulationsparameter festgelegt. Hierfür dient ein geschützter Partnerbereich in der App als Leitfaden und Konfigurationsanleitung. Die Anwender:innen können lediglich in einem festgelegten Rahmen einige Einstellungen ändern.
Gangphysiologische Vorteile
Hüfte
1a Musculus gluteus maximus
→ Aktivierung der Hüftgelenkstrecker zur Unterstützung der Rotationsstabilität und der Vorwärtsbewegung in der Standphase
1b Musculus gluteus medius und minimus
→ Aktivierung der Hüftgelenksabduktoren zur Vermeidung einer Instabilität des Beckens in der Belastungsphase
Oberschenkel
2a Musculus quadriceps femoris
→ Aktive Kniestabilität
→ Aktive Knieextension vorbereitend zur und bei Lastübernahme
→ Aufrichtung bei flektiertem Gangbild
2b Ischiocrurale Muskulatur
→ Vermeidung Genurecurvatum
→ Knieflexion vermeidet mangelnde Knieflex Schwungphase
→ Bremsen des Unterschenkels in der Schwungbeinvorwärts-bewegung vermeidet Unterschenkelvorschleudern
Unterschenkel
3a Musculus triceps surae
→ Vermeidung Genu recurvatum durch aktive Kniestabilität
→ Aktiver Push-Off und Einleitung der Knieflexion
3b Musculus tibialis anterior
→ Aktivierung des Steigbügels sorgt für Pronations- und Supinationsstabilität und Vorbereitung auf Lastüberahme
→ Erhöhte Fußhebung in Dorsalextension
Produktbestandteile
Steuereinheit
Die Steuereinheit ist das Herzstück des evomove®. Sie leistet alles von der Gang-Erkennung bis zum Erzeugen der elektrischen Impulse.
Praktisch: Mit unserem Gießdummy und der Halterung könnt Ihr die Steuereinheit direkt mit in die Orthese verbauen.

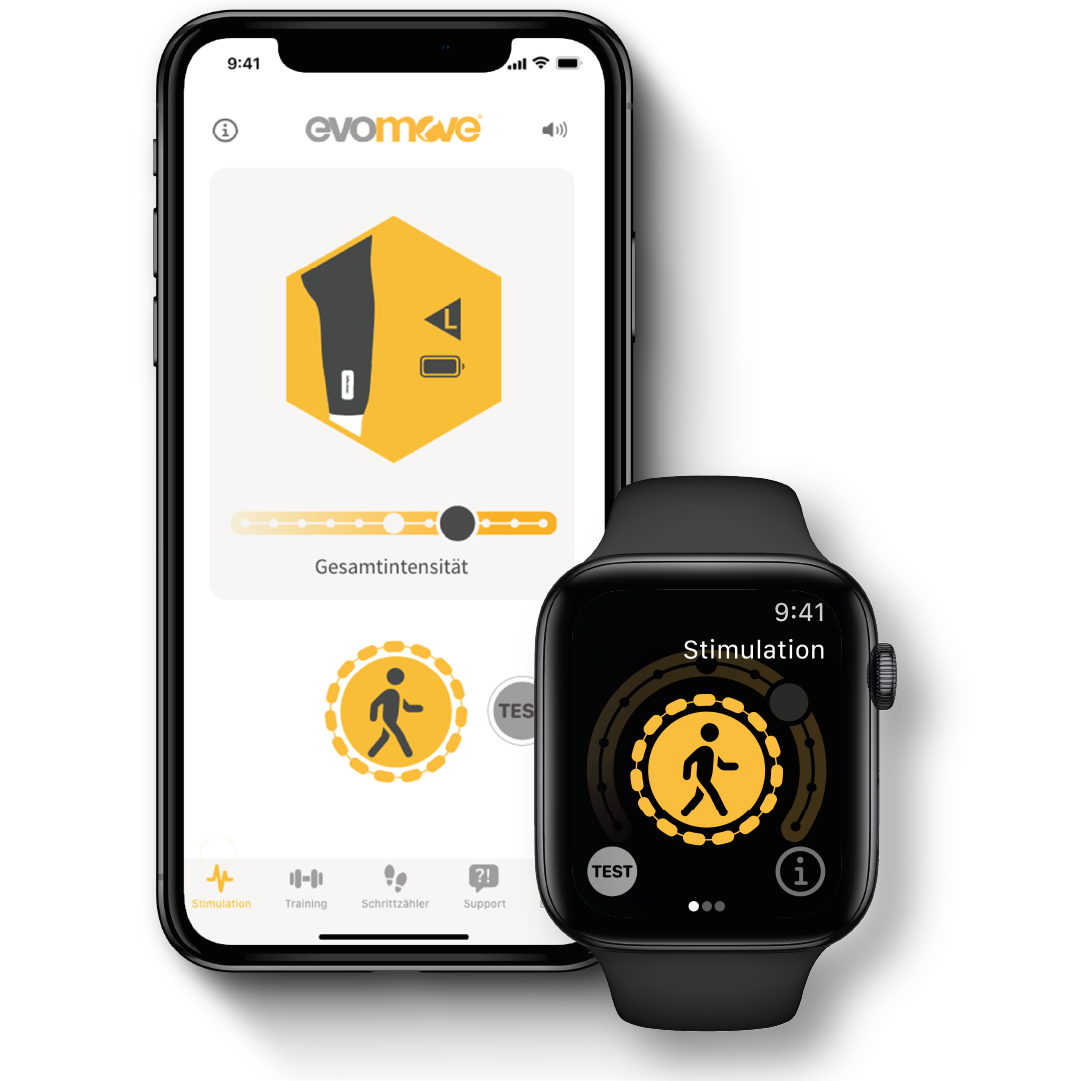

evomove®-App
Mit der evomove®-App erweckt Ihr per Smartphone oder Apple Watch ein leistungsfähiges FES-System zum Leben:
Evomotion-Partner stellen in einem eigenen Bereich die Stimulation so ein, dass sie die Anwender:innen beim Gehen ideal unterstützt. Anwender:innen aktivieren die Stimulation und passen die Intensität an die eigene Tagesform an.
evomove®-Manschette oder -Radlerhose
Die evomove®-Manschetten und -Radlerhosen fertigen wir für jede:n Anwender:in individuell, um einen perfekten Sitz am Bein und hohen Komfort anbieten zu können. Sie ist per Kabel mit der Steuereinheit verbunden und hält die Elektroden auf der Haut an der richtigen Position.
Durchdachte Funktionen:
Mehr Spielraum, mehr Möglichkeiten
Zwei Muskelgruppen
unabhängig stimulieren
Zweikanaliges FES-System
Ihr könnt zwei Muskelgruppen parallel stimulieren und in der App das Timing für jede einzelne Muskelgruppe präzise einstellen.
Freie Positionierung der Elektroden
Ideale Aktivierung der Muskulatur
Legt während des Screenings mit den beigelegten Klebe-Elektroden die beste Position für eine optimale Ansprache der Muskulatur fest.
Stimulation mit individueller Präzision
Alle Parameter auf einem Blick
Passt im Screening mit den Werten für Intensität, Timing, Pulsbreite und Frequenz die Stimulation an die individuellen Bedürfnisse der Anwender:innen an.
Integrierte & intelligente Bewegungserkennung
Lernfähige Gangerkennung
Im evomove® ist ein 6D Inertial-Sensor verbaut, der die Gehbewegung erkennt. Ein lernfähiger Algorithmus findet den richtigen Zeitpunkt für die Stimulation.
Voraussetzungen für die Nutzung des evomove®
Für detailliertere Fragen wende Dich bitte an einen Evomotion-Partner und lies ggfs. die Gebrauchsanweisung und beigelegten Produktinformationen.
Bedingungen
• Erwachsene und Kinder ab 6 Jahren
• Geh- und Stehfähigkeit (mit Orthese unterstützt)
• Motorische und geistige Fähigkeiten zur Bedienung des evomove®
• Gute Ansprache auf Elektrostimulation
• Compliance (z.B. schmerzfreie Anwendung)
Indikationen
Eingeschränkte Gehfähigkeit infolge zentralnervöser Störungen, wie:
• Schlaganfall
• Multiple Sklerose (MS)
• Zerebralparese (CP)
• Schädel-Hirn-Trauma (SHT)
• Inkomplette Querschnitte
Kontraindikationen
Absolute Kontraindikationen:
• Maligne Verläufe im Stimulationsgebiet
• Phlebitis (Entzündung oberflächlicher Venen) / Thrombophlebitis (Thrombose und Entzündung oberflächlicher Venen)
• Lokale Frakturen oder Läsionen
• Hautmantelveränderungen oder Hautverletzungen im Stimulationsgebiet
• Nicht zu kompensierende geistige Einschränkungen, die verhindern, dass die Grundfunktionen (Ein-/Ausschalten, Einstellen der gewünschten Stimulationsintensität) in der App bedient werden können
• Notwendige Betreuung durch Angehörige oder Drittpersonen, sofern die betreuenden Personen nicht jede Anwendung des evomove® begleiten und überwachen können
• Grundsätzlicher Verlust der Gehbewegung
• Schwangerschaft, während der gesamten Dauer
Relative Kontraindikationen (Verwendung nur mit einer medizinischen Unbedenklichkeitserklärung):
• Anfallsleiden (z.B. Epilepsie)
• Starke Adipositas
• Verwendung von Herzschrittmachern oder Defibrillatoren
• Vorhandensein von Metallimplantaten im Anwendungsbereich
• Bestehende Hauterkrankungen oder bekanntlich sensible Haut (dermatologische Begleitung der Verwendung empfohlen)
Screening-Kit
Mit dem Screening-Kit erfasst Ihr anhand einer Testversorgung die Daten des:der Patient:in, die für die Produktion des individualisierten evomove® notwendig sind.
Stimulationseinheit
mit Screening-Manschette
& Halterung
Die evomove® Stimulationseinheit als zentrales Element wird während des Screenings mit der Halterung auf der Manschette platziert. Die Screening-Manschette nutzt ihr, um den evomove® am betroffenen Bein zu befestigen. Dank der Klett-Oberfläche habt ihr alle Freiheiten, die beste Position zu finden. Selbstverständlich kann das System über einer Orthese getragen werden oder ohne Orthese.
Zubehör
mit Klebe-Elektroden, Elektroden-Kabel, USB-Netzteil & Kabel
Die selbstklebenden Elektroden nutzt ihr beim Screening, um die beste Position zum Auslösen einer Muskelkontraktion zu finden. Mit dem Kabel werden die Elektroden mit der Steuereinheit verbunden.
evomove® App
mit Partner-Karte
Die Anwendungen für die technische Konfiguration der Stimulation ist für iOS-Endgeräte verfügbar. Im Screening-Kit enthalten ist eine Evomotion-Partner-Karte. Mit dieser Karte schaltet Ihr für eure App den Bereich frei, den Ihr für das Screening braucht. Einfach beim Start der Evomotion-App den QR-Code scannen und direkt im Partner-Bereich loslegen.
Support
und Anregung
Nicht sichtbar, aber dennoch im Screening-Kit dabei ist unsere volle Unterstützung bei allen Fragen zur Anwendung des evomove®. Wir wollen gemeinsam mit euch innovative Versorgungen ermöglichen, die die Lebensqualität der Anwender:innen nachhaltig verbessern.
Informationen zum Download
Konfigurationsblatt
Flyer für Fachkreise
Technisches Datenblatt
Wie erhalte ich das Screening-Kit?
Um als Evomotion-Partner tätig zu sein, ist die Teilnahme an unserer Schulung und der Kauf mindestens eines Screening-Kits verpflichtend.
